Procedimiento de reparación para solucionar inconvenientes con el display de un teléfono celular.
TÁCTIL
NO TÁCTIL
¡Importante!
"Antes de empezar asegurarse de utilizar en las pruebas accesorios que funcionen correctamente (batería y cargador), además, verificar el estado de la carcaza, si la misma no asienta correctamente, o en su defecto está rota, se deberá reemplazar la carcaza. En varias ocasiones el inconveniente se da por los accesorios en mal estado: batería dañada, cargador dañado o por la carcaza que no ensambla correctamente."
Como lo venimos indicando en capítulos anteriores, lo primero es realizar una buena verificación visual en un mantenimiento básico del equipo como en el modulo #4.
Primero debemos verificar el estado del display del teléfono, y cuando el problema fue ocasionado por golpes, o torcion en el cual se rompió el cristal, necesaria mente se deberá reemplazar el LCD que general mente están ensamblados en la mayoría de los casos por simple contacto en las placa.
En teléfono con tapa ya sea del tipo flip (tapita) o deslizable verificar el conector flexible, es muy común que por desgastes o golpes se desprendiera de alguna pista del conector flexible, que es el bus de datos que comunica el display con la placa principal, y ¿como verificar?, una manera es realizando pruebas abriendo y cerrando constantemente la tapa del teléfono y ver si de manera aleatoria presenta fallas, lo ideal es realizar las pruebas utilizando otro conector flexible.

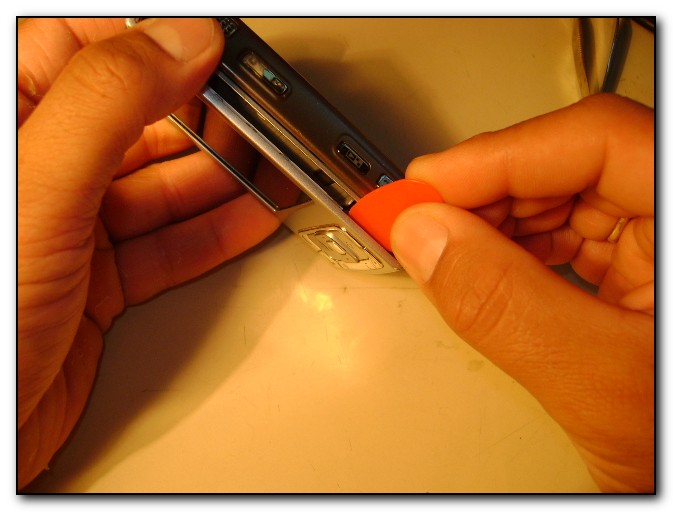

En el siguiente set de fotos podrán apreciar como desarmar la tapa de flip de un teléfono Nokia N95 para cambiar el display.
Si al desarmar el teléfono nos encontramos que posee dos placas, por ejemplo , la placa principal y el display se encuentra en placa secundaria, deberán verificar el conector de entre placas y realizar una limpieza, ajuste, resoldado o reemplazo del conector.
Realiza resoldado de los componentes pasivos ( resistencias, diodos y capacitores ) cerca de la zona del contacto de la zona del display, varios de estos componentes forman parte del circuito del display.
Si la falla persiste es recomendable realizar un resoldado del componente del área lógica del teléfono.
Esto implica resoldar con el soldador de aire caliente los IC ( circuitos integrados) que conforman el área lógica, debido a que el área lógica tiene una función muy directa con con el display del teléfono véase los diagramas del bloque del modulo #1.
En caso de haber seguido los los pasos anteriores y se persiste la falla los análisis se deberán realizar a través de manuales esquemáticos de equipo a reparar en los cuales se deberán seguir las pistas correspondientes al circuito de display.
A continuación analizaremos el circuito esquemático de un Nokia 1110, con problemas en la iluminación de display.
Al seguir las pistas del conector de display, encontramos el controlador del panel de luz N2400 es un componente BGA.
Al verificar en la tabla de componentes podemos ver la posición del controlador N2400, correspondiente a T6.
En el mapa de la placa buscamos la posición T6 y ahi encontraremos el componente N2400.
En la sección de la placa se podrá observar el componente que debemos reemplazar.
