PROBLEMAS DEL TECLADO

PROCEDIMIENTO PARA SOLUCIONAR FALLAS DEL TECLADO

A partir de este capitulo, estaremos desarrollando los diferentes procedimientos de reparación desde las soluciones mas simples a las mas complejas de una falla.

en este capitulo iniciaremos con una falla bastante simple de resolver he iremos avanzando hasta los problemas mas complejos.

"ese capitulo solo es para celulares con teclado físico"

¡IMPORTANTE!

"Antes de empezar asegurarse de utilizar en las pruebas accesorios que funcionen correctamente (batería y cargador), además, verificar el estado de la carcaza, si la misma no asienta correctamente, o en su defecto está rota, se deberá reemplazar la carcaza. En varias ocasiones el inconveniente se da por los accesorios en mal estado: batería dañada, cargador dañado o por la carcaza que no ensambla correctamente."

Cuando estamos frente a un teléfono con fallas del teclado, ya sea en una o varias teclas el procedimiento de reparación sera el siguiente.

Primero realizar pruebas y tratar de reproducir la falla, después realizar el despiece del teléfono, tomar una placa principal y realizar una minuciosa inspección visual y un mantenimiento básico procedimiento indicado en el modulo #4.

después de intentar reproducir la falla, identificar la o las teclas con inconveniente general mente, las fallas son a causa de suciedad que se acumula a causa entre los contactos de la placa y el mylar del teclado del equipo.

mylar

Por tanto se debe proceder a la limpieza de los contactos del teclado de la placa utilizando un borrador de lápiz (preferentemente un borrador blanco) hasta que el cobre del contacto tome brillo, de tal manera aseguremos el contacto de la chapita del mylar con el contacto de la placa, posterior mente ensamblar el equipo y realizar la prueba del funcionamiento.

en al mayoría de los casos es recomendable sustituir el mylar del teclado ya que los contactos de los mismos pueden tener alguna pequeña mal formación por el uso, o presentar corrosión imposibilitando realizar un buen contacto a digitar el teclado del equipo.

 Se le algo de calor con la pistola de calor para despegar el mylar

Con un Cutter despegar cuidadosamente el mylar a modo de no diñarlo

Si la falla persiste, y el teléfono contiene dos placas (placa principal y placa de teclado) deberán verificar el conector el conector entre las placas y dependiendo del estado del conector deberán realizar.

• limpieza
• ajuste
• resoldado
• reemplazo del conector

Si aun persiste la falla es recomendable realizar un resoldado de componente del área lógica del teléfono.

Esto implica resoldar con el soldador de aire caliente los IC ( circuitos Integrados ) que conforman el área lógica, en especial el microprocesador que general mente tiene conexión directa con los contactos del teclado.

Por ultimo, si aun persiste la falla se deberá realizar un análisis en el manual esquemático del teléfono, en donde se deberá seguir el circuito correspondiente al teclado para verificar continuidad de sus pistas.

En algunos modelos de teléfonos hay drivers que controlan las funciones del teclado y general mente se trata de un pequeño IC del tipo BGA para poder identificar estos componentes es necesario contar con los manuales esquemáticos del teléfono a reparar.

Al seguir las pistas del teclado podemos observar que encontramos el componente Z2400 que es controlador del teclado.

Al final del manual esquemático podrán encontrar la lista de componentes y la posición en el mapa de la placa, para el caso del controlador del teclado Z2400, le corresponde la posición  Q3.

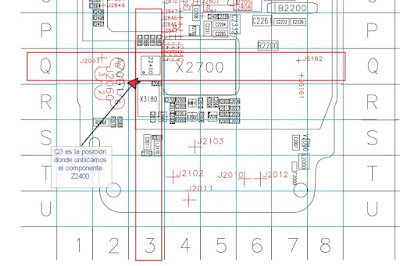

En la interseccion de la fila Q con la columna 3 podemos visualizar el componente Z2400.

En la session de la siguiente foto, se puede apreciar el componente Z2400 que lo ubicamos tras el analisis en el manual esquematico.
