INTRODUCCION

¿ Como funciona este sistema?

Desarrollamos una serie de capítulos en los cuales podrás aprender todo lo necesario para poder iniciar  en este apasionante campo de la telefonía celular.

En este curso no requiere requisitos previos ya que nuestro programa apunta a un sistema desde CERO, te explicaremos todo lo necesario que debes saber antes de proceder a desarmar tu primer teléfono.

Solo requieres de ganas de aprender he invertir un poco de tiempo para ello.
Y si ya tienes experiencia en esto, podrás ampliar tus conocimientos ya que desarrollamos diferentes tips  desde lo mas simple a lo mas complejo de una falla.

Sin mas tiempo que perder iniciemos el curso ahora!!


¿QUE HERRAMIENTAS NECESITO PARA EMPEZAR?

Las herramientas se dividen en dos grupos, las necesarias para reparaciones a nivel de hardware y las herramientas necesarias para reparaciones a nivel de software.

PARA REPARACIONES A NIVEL DE HARDWARE NECESITAMOS:

• Juegos de destornilladores de presión
•  juegos de destornilladores TORK
• Soldador de punta fina
• Pistola de aire caliente
• Pasta para soldar o flux
• Alcohol isopropílico o tinner
• Multimetro Digital
• Cúter
• Pinceles de cerda blanca
• Borrador de lapíz
• Pinzas
• Lupa
• Fuente de alimentacion regulable

¡Importante!

En este curso desarrollamos todo lo relacionado a reparaciones a nivel de hardware y realizamos una introducción a reparaciones a nivel de software, ya que para reparaciones a nivel de software es necesario un requisito previo como hacer el manejo correcto de herramientas de informática

PARA REPARACIONES A NIVEL DE SOFTWARE

• PC o Notebook
• Cajas de flasheo, Desbloqueo (BOX), Existen gran variedad para diferentes marcas o modelos de teléfonos celulares.
• Cable de datos para los diferentes modelos de equipos (Cable USB).

MEDIDAS DE SEGURIDAD PARA NUESTRO TALLER O MESA DE TRABAJO.

• Contar en la instalacion electrica compuesta a tierra en la mesa de trabajo utilizar pilsera antiestática.
• Manta antiestática.
• Gavetas antiestáticas para guardar los repuestos.

Accesorios antiestaticos

COMO FUNCIONA UN TELÉFONO CELULAR

Lo primero que debemos saber, como funciona un telefono celular, y para ello nada mejor que entender su funcionamiento a traves de diagramas en bloques, un telefono celular se reprecenta completamente con 3 bloques principales.

Modulo de RF.

Modulo de AF

Aérea lógica.

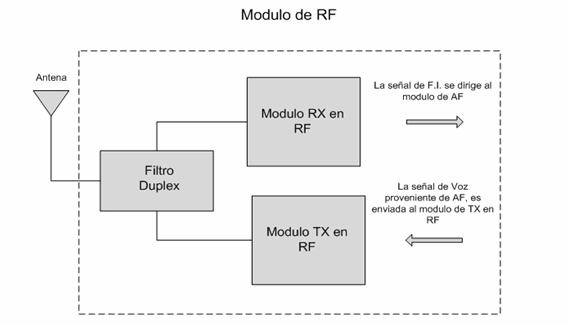

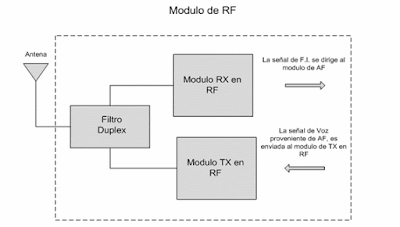

Aérea de RF ( Radio frecuencia )

Se divide en dos áreas RX ( recepción ), y TX ( transmisión ).

Es el área encargada de todo el procesamiento de señal, tanto como de señal entrante como saliente del teléfono.

la señal de Rf ingresa a través de la antena al circulo receptor de RF, allí es donde se demodula la señal y se realiza un filtro donde sale la señal de F.I ( Frecuencia Interna ) que sera enviada del modulo AF (Audio Frecuencia) que a su salida de los parlantes nos darán voz (Audio).

Pero un teléfono no solo es un receptor, también es un transmisor, en este casa analizamos el recorrido del audio que ingresa por el micrófono del teléfono, la señal de audio se convierte en una débil señal eléctrica, en la entrada del modulo AF es amplificada y enviada al modulo de RF, específicamente al circuito de TX de RF para que sea modulada y transmitida atreves de la antena del teléfono.

Área de AF ( Audio frecuencia)

Es el área que se encarga de la converción de F.I (Frecuencia Intermedia) proveniente del modulo de RF, especifica mente del área de RX  en RF, y se encarga de convertir esta señal en voz a través de la salida del parlante a su ves se encarga de procesar el audio que ingresa al teléfono a través del MIC para enviarlo al área de TX y RF y sea transmitido.

En síntesis esta área se encarga de procesar todo el audio del teléfono.

Área lógica.

Es el área que se encarga de procesar todos los datos de entrada y salida del equipo, es semejante a un funcionamiento de una PC, dentro del área lógica encontraremos el micro procesador, las memorias RAM, EEPROM o memoria FLASH, periféricos de entrada y salida de datos, Display, Teclado, etc.

El microprocesador es el que mantiene el control total del teléfono pero en base a datos/ instrucciones cargadas dentro de la memoria del teléfono estos datos/ instrucciones forman lo que conocemos como sistema operativo, ahi esta escrito todo lo que el teléfono puede hacer.

CONCLUSIÓN

¿ Por que debemos saber que funciones básicas realizan estos bloques del teléfono celular?

Entender el funcionamiento a través de diagramas de bloques nos permitirá puntualizar fallas ya que, dependiendo del tipo, sabremos a que área del teléfono corresponde, lo que repercute en mejores diagnósticos que llevan al éxito en nuestras reparaciones.

¡IMPORTANTE!
En capítulos posteriores estaremos indicando como identificar estas áreas en diferentes placas de teléfonos celulares.

Un ejemplo:
Si tenemos problemas para realizar llamadas con un teléfono celular, y nos indica en pantalla System Busy o nos da ocupado rápido o caen las llamadas, tendríamos que verificar el área de RF del teléfono, específicamente TX en RF, ya que RF se encarga del procesamiento de señales y específicamente TX se encarga de la señal saliente del teléfono, se ampliaran los detalles en capítulos posteriores.

Bloques de un telefono celular- fallas tipicas.

En el siguiente grafico estan indicados los bloques principales de un telefono celular y las fallas comunes que podemos encontrar en cada bloque.

En capitulos posteriores estaemos indicando como ubicar estos bloques en las placas de diferentes marcas o modelos de celulares.

Condiciones para que funciones correctamente un teléfono celular.

1- La frecuencia de operacion del operador debe ser compatibl con la frecuencia de operacion del telefono celular.

2- l telefono celular no debe poseer SIM Lock con la SIM Card a utilizar.

3- El numero de serie del telefono ( IMEI), no debe estar en banda negativa.}

4- Configurar los servicios multimedia.

La frecuencia de operacon del operador debe ser compatible con la frecuencia que soporta elcelular.

Por ejemplo en GSM existes las siguientes frecuencias de operación: 850, 900, 1800, 1900 Mhz osea que si la frecuencia de operación de un operador es de 850 Mhz y queremos utilizar un teléfono que no soporta esta frecuencia por ejemplo un teléfono serie Europea que no funcione en el rango de 900, 1800 y 1900 Mhz, el teléfono celular no funcionara es decir no podra levantar señal por no estar en sintonia con la frecuencia del operador.

Ejemplo.

“Es como querer escuchar por radio una emisora que transmite a 100.9 Mhz con una radio sintonizada a otra frecuencia, es decir que No podríamos escuchar la emisora por no estar en sintonía.”

El telefono celular no debe poseer SIM Lock con la SIM Card a utilizar.

Significa que el teléfono celular no debe estar bloqueado para la SIM Card a utilizar, ya que ciertos operadores bloquean sus teléfonos de tal manera que solo funcionen con su SIM Card o compañía telefónica.

El numero de serie electrónica del teléfono (IMAI) no debe estar en banda negativa.

Es decir que el numero de serie del equipo (IMAI) no debe estar denunciada ya que los terminales al registrarse  envían la información del IMAI del teléfono al operador y si esta se encuentra en base de datos de series denunciadas del EIR, envían comandos de restrincion a la linea y no podrán utilizar el equipo.

Configurar los servicios Multimedia.

1. Acceso a internet

2. envio de MMS ( mensajes multimedia)

¡IMPORTANTE!

Si tenemos incontentes con un teléfono celular, primero deberán verificar las condiciones para un correcto funcionamiento, y si cumplen con todas las condiciones indicadas, estaríamos frente a un teléfono celular con un desperfecto.
